一、PK微機保護測控屏適用范圍
PK系列微機保護測控屏應用于35kv及以于電壓等級的變(配)電站,為站內各高壓設備提供智能化、網絡化的測量、保護和控制功能,同時與上級主站進行實時通訊,實現變(配)電站的綜合自動化。該系列產品的主要功能包括:線路的各種保護及測量控制:變壓器的差動保護、后備保護及測量控制;電容器、電動機的各種保護及測量控制:母線分段、進線備自投等測控功俺。
二、PK微機保護測控屏使用條件
- 1.海拔高度:2000m及 以下:
- 2.溫度范圍:她存及運輸時-40C~+70C，正常工作時-15C~+40C
- 3.相對混度:小于95%(20土5C時)。
三、PK微機保護測控屏主要性能
- 1.采用超高速雙CPU系統并行工作，功能強大，本產品所有測控保護單元均采用1nte公司推出的80C196芯片，其速度是8096的兩信，芯片本身包含所有外圍電路，硬件設計極其簡化，將保護、控制、測量、通訊等功能合理的分散到兩個CPU芯片并行處理，以保證在其中一個CPU發生故障時能夠自動切換任務，極大地提高了系統的處理能力，使系統運行更可靠、更安全，并留有較多的冗余量.利于用戶的升級和擴展，有效的防止了系統滿負荷工作
- 2.全COMSE工業級優選芯片，整屏功耗低，本產品所有集成電路部采用工業級COMS芯片，功耗大大降低,同時系統噪聲容限大大提高，抗干擾能力增強。；
- 3.高可黛設計，抗惡劣環境，符合IEC國際標準本產品的專門設計適用于強磁干擾，元器件及插接件接觸可靠，耐沖擊、耐報動，工作環境溫度范圍寬，絕緣、耐壓、沖占、以及抗高頻干擾等指標符合IBC國際標準。
- 4.通訊網高速、可靠，網上所有設備互不影響，本產品采用了專用的RS-4854終通訊芯片，容錯能力強，可靠性高，并采用光電隔離措施，充分保證了網上所有設備的安全，每個接口本身還具有自測試系統，便于公用網上故的快建維修，當檢測珍隨訊口劫率時，能自動與通訊總線隔離；
四、PK微機保護測控屏測控單元主要技術參數
- 采樣額定值:電樂100V/50Hz;電流5~50A。
- 工作電源電壓:110V/220VDC
- 功耗 直流功耗常態10;動作時15W交流功耗電流回路《0.75VA/相:電壓回路0.50VA/相》
- 相過載特性:電流回路長期接通20A:
短時接通100N1s;
瞬時接通500N20ms:
電樂國路長期工作額定值的1.5倍 - 觸點容量:長期接通5A/220V(DC)。
- 開關量輸入:24V/5mA附離耐受電壓2000V。
- 測量精度:電流測量精度:0.1A~64A為0.5%，6A~100A為2%:
電壓測量精度:范國OV其中60V-120V為0.5%
功率測最精度:10%:
電度測量精度:(內部計算)10%,外接沖取決于沖表度47.5保護延時精度:01~20.00s延時誤差不大于25ms和25%之較大齊:日48通訊接口:RS-485.速率9600Mbps. - 絕緣電阻符合:IEC255-5標準。
- 大于100MQ/500V耐壓測試按IEC255標準。2.0KV/50Hz。
- 抗干擾:共模25kY/1MHz/2S，差模1 0kY/1Mz/2S。

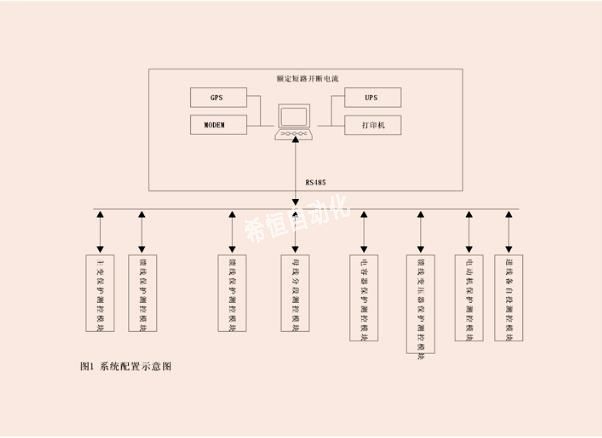

七、PK微機保護測控屏系統配置示意圖
